Компоновка орбитального корабля "Буран" (11Ф35)

Компоновка ОК БУРАН. Выбери интересующий агрегат

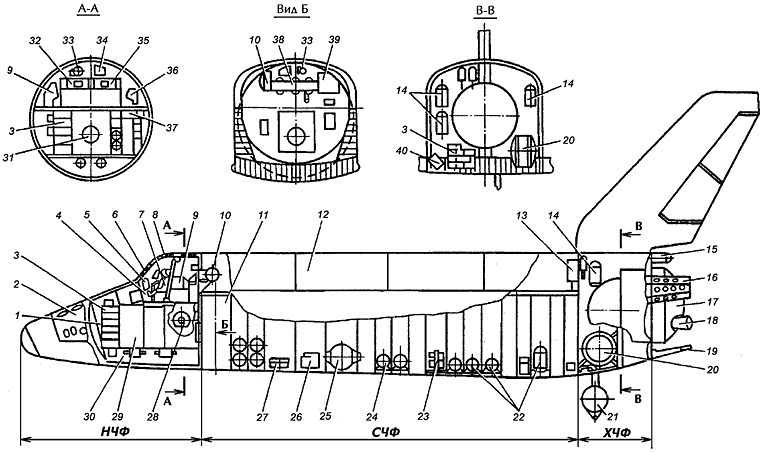

1 - носовой блок двигателей управления (БДУ-Н); 2 - приборный отсек; 3,5,6,21 - блоки аппаратуры; 4 - кабина пилотов; 7 - командный отсек; 8 - радиовысотомер-вертикаль (модуль командных приборов); 9 - отсек полезного груза (ОПГ); 10 - блок испытательной аппаратуры; 11 - вспомогательные силовые установки (ВСУ); 12 - двухсекционный расщепляющийся воздушный тормоз; 13 - контейнер с тормозным парашютом; 14 - базовый блок объединенной двигательной установки (ОДУ); 15 - блоки двигателей управления (левый и правый); 16 - бак горючего; 17 - балансировочный щиток; 18 - нижние узлы стыковки ОК к РН на старте; 19 - бак окислителя; 20 - носовой узел стыковки ОК с РН; 22 - агрегатный отсек (АО); 23 - блоки системы терморегулирования





Компоновочная схема орбитального корабля:

Увеличить до 1149х677, 106K Zoom In to size 1149x677, 106K

Компоновка ОК "Буран"

1 - кабина экипажа; 2 - блок двигателей управления носовой (БДУ-Н); 3 - приборный отсек; 4 - командный отсек; 5 - рабочие места РМ-1 и РМ-2; 6 - остекление кабины; 7 - катапультные кресла; 8 - аварийные выходы для катапультных кресел; 9 - рабочее место РМ-3; 10 - радиовысотомер-вертикаль; 11 - отсек полезного груза (ОПГ); 12 - створки ОПГ; 13 - верхняя остронаправленная антенна ОНА-1 (сложена); 14 - вспомогательные силовые установки (ВСУ); 15 - контейнер с тормозным парашютом; 16 - блоки двигателей управления (левый и правый); 17 - базовый блок ОДУ; 18 - двигатели орбитального маневрирования (ДОМ); 19 - балансировочный щиток; 20 - герметичный приборный отсек; 21 - нижняя остронаправленная антенна OHA-II (в рабочем положении); 22 - баллоны с газами, водой и аммиаком; 23 - блоки аппаратуры; 24 - баллоны системы пожаровзрывопредупреждения (СПВП); 25 - баки СЭП; 26   -  электрохимические генераторы (ЭХГ) СЭП; 27 -  приборный модуль СЭП; 28 -  входной (посадочный) люк; 29 -  бытовой отсек (БО); 30 -  агрегатный отсек (АО); 31 -  задний люк кабины экипажа для выхода в СМ или шлюзовую камеру кабины (ШКК); 32 -  рабочее место РМ-4; 33 -   навигационная измерительная визуальная система; 34 -  иллюминатор наблюдения за работами в ОПГ; 35  -  рабочее место РМ-5; 36  - рабочее место РМ-6; 37 -  медицинское оборудование; 38 -  модуль командных приборов; 39 -  звездно-солнечный прибор (ЗСП); 40 -  блок коммутации.





Технографика (конструктивно-компоновочная схема) орбитального корабля "Буран";
We are glad to introduce the last (2.0) version of Buran orbiter 3D 'roentgen' sketch.

Переход к детальной конструктивно-компоновочной схеме Бурана Zoom In to size 1900x1208, 690Kb




Герметичная кабина орбитального корабля, в которой находится и работает в полете экипаж, размещается в носовой части фюзеляжа и имеет два этажа: верхний - командный отсек (КО) и нижний - бытовой отсек (БО), под которым расположен агрегатный отсек с не требующим постоянного доступа оборудованием.

Командный отсек в своей передней части имеет два рабочих места (РМ-1 и РМ-2), оснащенных катапультными креслами. В конструкции кабины предусмотрены аварийные выходы, образующиеся с помощью взрывных шнуров.

Вариант кабины, рассчитанный на экипаж из четырех человек с индивидуальными средствами спасения, отличается тем, что в передней части БО (аварийные выходы перед остеклением кабины) устанавливаются два дополнительных катапультных кресла, а приборные отсеки переносятся к задней стенке кабины.

Снаружи на задней стенке кабины установлен модуль командных приборов (МКП), внутри которого находятся гиростабилизированные платформы (ГСП) системы управления (СУ). Справа на МКП установлен блок звездных датчиков, имеющий открывающуюся в полете крышку. Слева размещен радиовысотомер-вертикаль. Над МКП размещена навигационная измерительная визуальная система, внешняя и внутренняя части которой установлены на специальном промежуточном иллюминаторе задней стенки кабины.

На обшивке носовой части фюзеляжа (НЧФ) вокруг кабины и перед ней установлено большинство антенн радиотехнических систем корабля. Каждая антенна или их группа монтируется в вырезе металлической обшивки и закрывается радиопрозрачной вставкой. В передней области НЧФ носовой блок двигателей управления. На задней стенке кабины и частично на передней размещены платы электроразъемов, а также разъемы пневмогидросвязей. Под кабиной проложены транзитные кабели и трубопроводы, соединяющие, минуя кабину, агрегаты и аппаратуру НЧФ и других частей фюзеляжа.



Отсек полезного груза (ОПГ) расположен в средней части фюзеляжа от задней стенки кабины (от соответствующего шпангоута) до перегородки, отделяющей среднюю часть фюзеляжа (СЧФ) от хвостовой части фюзеляжа (ХЧФ). В нижней зоне СЧФ между шпангоутами расположены приборы и агрегаты систем, в том числе системы электропитания (баки с жидким водородом и кислородом, приборный модуль и электрохимические генераторы тока), в верхней части - створки  ОПГ (четыре секции по каждому борту со смонтированными на них радиаторами системы терморегулирования), открывающиеся на две стороны. Сбоку к СЧФ крепятся консоли крыла с элевонами - аэродинамическими рулями, совмещающими функции управления по каналам тангажа и крена, и нишами с установленными в них основными стойками шасси. Ниша передней стойки расположена сразу за кабиной экипажа на СЧФ.

Развертывание остронаправленных антенн: верхней (ОНА-1, на задней стенке отсека полезного груза):



и нижней (ОНА-2, на нижней поверхности хвостовой части фюзеляжа):



В хвостовой части фюзеляжа размещены базовый блок (ББ) объединенной двигательной установки (ОДУ) и три вспомогательные силовые установки (ВСУ), создающие рабочее давление в гидравлической системе ОК, герметичный приборный отсек и другие агрегаты и оборудование. ВСУ располагаются вблизи передней стенки ХЧФ по правому и левому бортам. Два хвостовых блока (левый и правый) двигателей управления ОДУ крепятся консолью на шпангоуте донного среза ХЧФ, на котором устанавливается и ББ. В нижней части ХЧФ размещен балансировочный щиток, а в верхней - киль с рулем направления/воздушным тормозом. В раннем варианте компоновки для повышения маневренных возможностей ОК при посадке, в частности при ручном управлении, предполагалось оснащение орбитального корабля двумя турбореактивными двигателями с их установкой на ХЧФ по бокам от киля (это хорошо видно на летавшей модели-аналоге орбитального корабля  БОР-5 и на самолете-аналоге БТС-02 ОК-ГЛИ).

Последовательность приведения "Бурана" из стартово-посадочной конфигурации в орбитальную, когда раскрыты створки, развернуты радиаторы системы терморегулирования, открыты поля зрения навигационных приборов и обеспечено наблюдение экипажу в сторону ОПГ, развернуты антенны и выдвинут тоннель с системой стыковки стыковочный модуля, и задействован левый бортовой манипулятор, показана на рисунках далее:

Последовательность преобразования конфигурации в режиме "ручного управления" (выбором пронумерованных операций):

 Стартово-посадочная конфигурация (кликабельно)Открытие/закрытие левой створки отсека полезного груза (кликабельно)Открытие/закрытие левой створки отсека полезного груза (кликабельно)Открытие/закрытие левой створки отсека полезного груза(кликабельно)Открытие/закрытие правой створки отсека полезного груза(кликабельно)Открытие/закрытие правой створки отсека полезного груза(кликабельно)Открытие/закрытие правой створки отсека полезного груза(кликабельно)Перевод передних секций радиаторов системы терморегулирования в рабочее положение (отвод от створок отсека полезного груза, кликабельно)Перевод бортовых манипуляторов в рабочее положение(кликабельно)Выдвижение верхней остронаправленной антенны ОНА-1(кликабельно)Выдвижение ОНА-1 и переходного тоннеля стыковочного модуля, раскрытие антенн системы стыковки(кликабельно)Захват левым манипулятором полезной нагрузки в отсеке полезного груза (кликабельно)Перемещение полезного груза левым манипулятором (кликабельно)Перемещение полезного груза левым манипулятором (кликабельно)

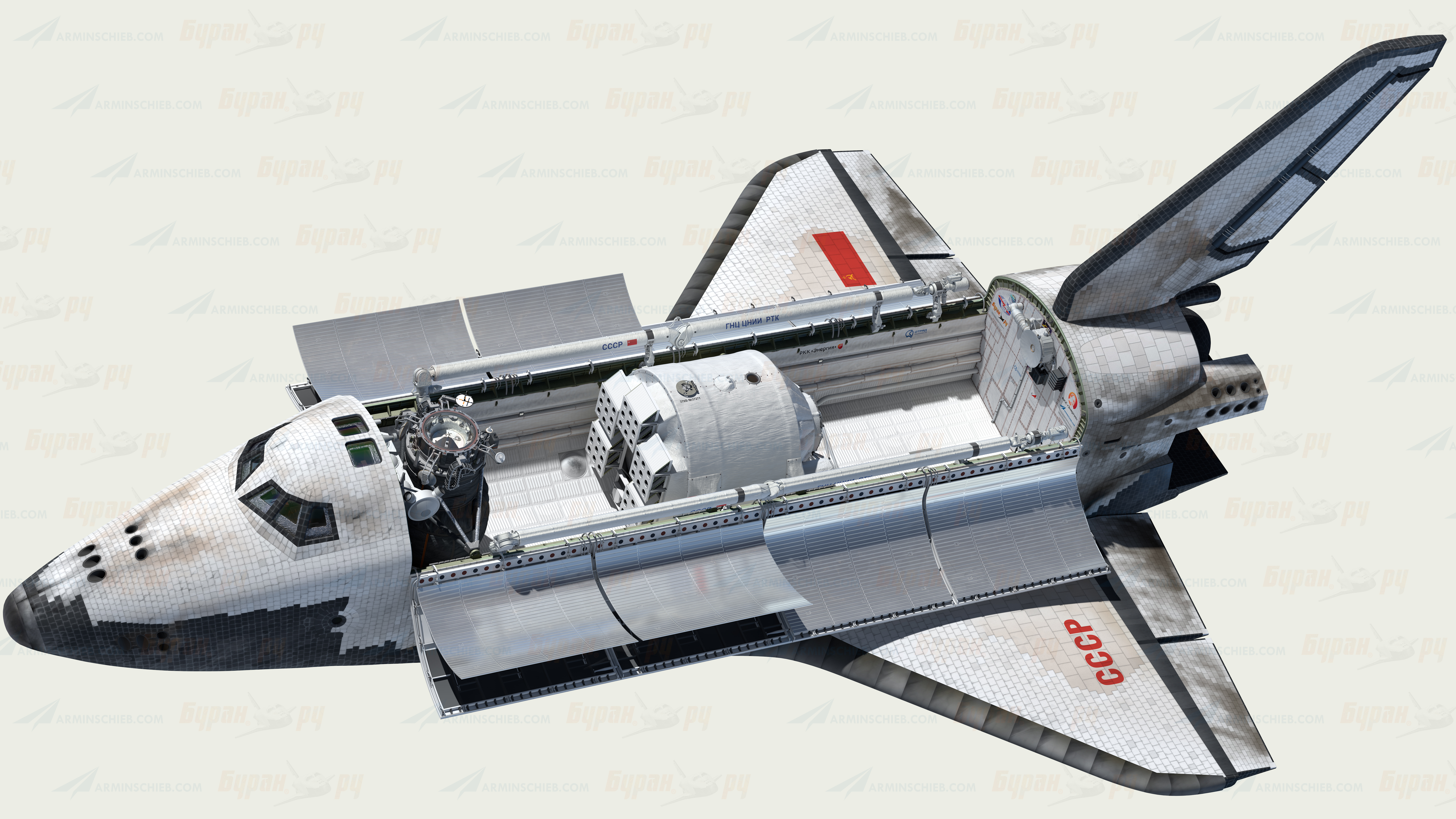

Конфигурация "Бурана" в орбитальном полете (см. рис. ниже):
1- базовый блок ОДУ; 2- блоки двигателей управления (левый и правый); 3- полезный груз; 4- радиаторы системы терморегулирования (передние отведены от створок); 5- радиовысотомер-вертикаль (за стыковочным модулем); 6- иллюминатор наблюдения за работами в ОПГ; 7- иллюминатор контроля стыковки;  8- модуль командных приборов; 9- звездно-солнечный прибор; 10- переднее остекление; 11- носовой блок двигателей управления; 12- отсек полезного груза; 13- остронаправленная антенна (ОНА-1) верхней полусферы; 14- остронаправленная антенна (ОНА-2) нижней полусферы; 15- открытые створки ОПГ; 16- система бортовых манипуляторов; 17- стыковочный модуль с выдвинутым переходным туннелем

Вид из задней полусферы

Так должен был выглядеть "Буран" в орбитальном полете:










История создания

- История создания "Бурана";

- Полет "Бурана";

- Описание "Бурана" в книге "Ракетно-космическая корпорация "Энергия" имени С.П.Королева: 1946-1996";

- Описание "Бурана" в книге Б.И.Губанова "Триумф и трагедия "Энергии". Размышления Главного конструктора";

- Глава "Многоразовая космическая система "Энергия-Буран" из книги В.Е.Гудилина, Л.И.Слабкого "Ракетно-космические системы: история, развитие, перспективы"
