Вертикальное оперение - киль орбитального корабля "Буран" (11Ф35)



Вертикальное оперение площадью 39 кв.м как аэродинамическая поверхность обеспечивает устойчивость и управление орбитальным кораблем по каналу курса и состоит из киля, руля площадью 10,5 кв.м и защитного кожуха.
Киль состоит из лонжеронов, нервюр, и панелей обшивки. В верхней его части установлены электронный блок и антенна, защищенная радиопрозрачным обтекателем.



Руль, работающий как в режиме руля направления, так и в режиме воздушного тормоза при спуске орбитального корабля для его балансировки и снижения скорости, выполнен из двух частей, каждая из которых состоит из двух створок. Привод руля обеспечивает его отклонение на плюс/минус 23° в режиме управления по курсу и независимое от этого раскрытие створок каждой части до плюс/минус 43,5° в режиме воздушного тормоза.



Конструкцию киля смотри также на изделии 2.01



Киль после полета


Работа руля в режиме руля направления (совместное отклонение створок на
плюс/минус 23°)

Работа руля в режиме воздушного тормоза (независимое раскрытие створок до
плюс/минус 43,5°)

Пример работы руля в смешанном режиме


Конструктивно-силовая схема
(технографика) киля

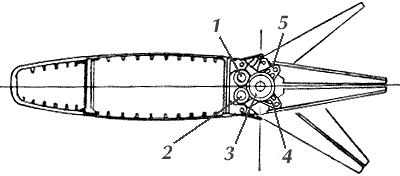

Сечение киля

в плоскости нервюр

1 - привод правой (на рисунке - верхней) секции руля направления;

2 - привод левой (на рисунке - нижней) секции руля направления;
3 - редуктор-мультипликатор;
4 - кронштейн крепления левой секции руля-направления к редуктору;
5 - кронштейн крепления правой секции руля направления к редуктору.

Сечение киля

Вес киля в сборе составляет следующие значения:
- на изделии 0.01 - 1639,200 кг;
- на изделии 0.03 - 1673,311 кг;
- на изделии 0.04 - 1757,374 кг;
- на изделии 0.06 - 1779,330 кг;
- на летных изделиях, начиная с 1.01 - 1786,645 кг



Рабочие чертежи киля:

Киль, лист 1 Киль
Сборочный чертеж 5.00.3420.0000.0СБ, лист 1

ch09.jpg, 1600x3511, 800kb

Такелажные точки киля, лист 1 Такелажные точки киля
Сборочный чертеж 5.00.3001.0140.0СБ, лист 1

ch046.jpg, 1600x5175, 1.24Mb

Крепление киля к фюзеляжу, лист 1 Крепление киля к фюзеляжу
Сборочный чертеж 5.00.3001.0100.0СБ, лист 1

scan33.jpg, 1600x4106, 2.11Mb


Закрыть створки ОПГ (кликабельно)   Открыть створки ОПГ (кликабельно)
