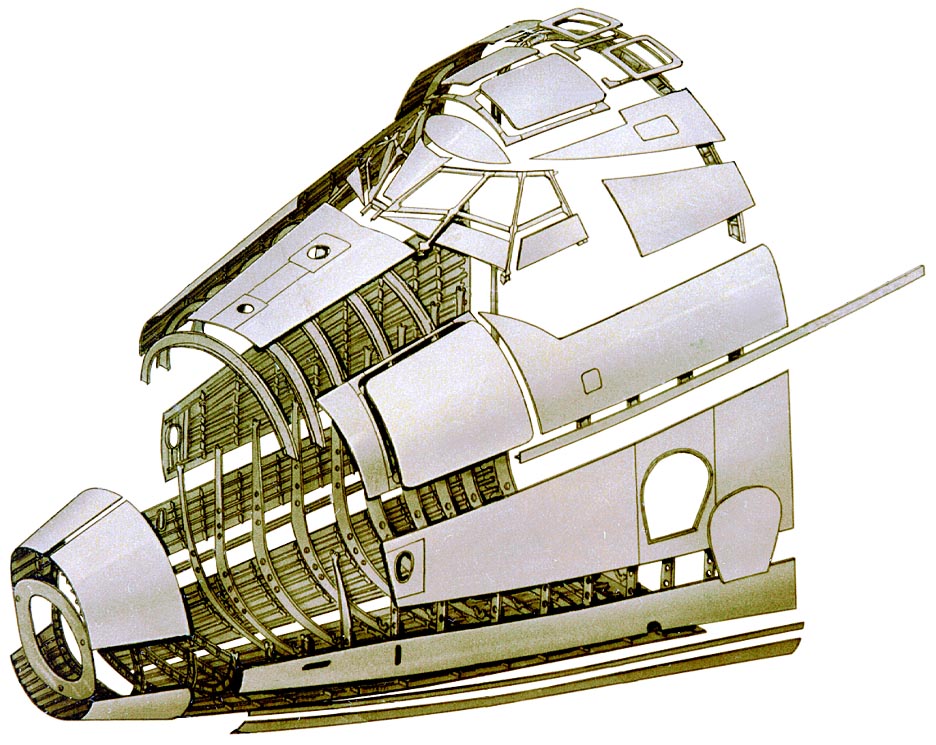

Носовая часть фюзеляжа (НЧФ) - агрегат Ф-1 орбитального корабля "Буран" (11Ф35)



НЧФТехнологическон членение НЧФУвеличить картинку до 936х745 пикс.

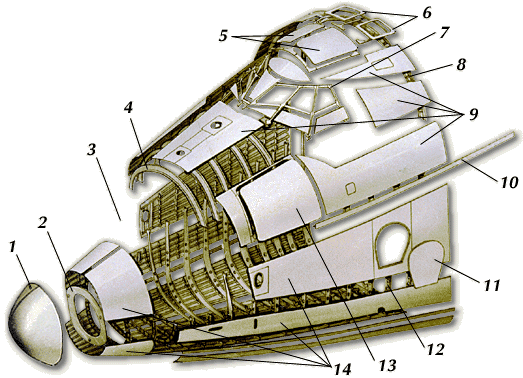

Технологическое членение носовой части фюзеляжа (агрегат Ф-1) изделия "11Ф35":
1 - носовой кок; 2 - шпангоут N1к; 3 - модуль БДУ-Н (не показан); 4 - верхние части шпангоутов; 5 - аварийные люки; 6 - окантовки иллюминаторов; 7 - каркас фонаря; 8 - шпангоут N7; 9 - панели верхней секции; 10 - перестыковочная накладка; 11 - входной люк; 12 - нижние части шпангоутов; 13 - астролюк; 14 - панели нижней секции.



Указанное положение астролюка (по левому борту, перед кабиной) было выбрано по аналогии с Space Shuttle на раннем этапе проектирования "Бурана". Впоследствии (на этапе постройки первых макетов и летающей лаборатории БТС-0.02 ОК-ГЛИ) от астролюка отказались, приняв решение разместить гиростабилизированную платформу на стенке отсека полезного груза (ОПГ), сразу за НЧФ. Документация на НЧФ штатных летных изделий орбитального корабля (в части шпангоутов) была доработана, а астролюк остался только на БТС-0.02, где он не использовался и был наглухо заклеен пенопластовыми плитками, имитировавшими теплозащитное покрытие.



Носовая часть фюзеляжа длиной 9000 мм, шириной 5500 мм и высотой 6000 мм служит для установки модуля кабины (МК), носового блока двигательных установок (БДУ-Н) и другого оборудования и состоит из носового кока, верхней и нижней секций, каркаса БДУ-Н и крышки входного люка.

Носовой кок, подвергаемый воздействию наиболее высоких темеператур при входе ОК в плотные слои атмосферы, выполнен из композиционного углерод-углеродного материала и включает обтекатель и пять секций, которые крепятся к переднему шпангоуту НЧФ.

Конструкция верхней секции НЧФ состоит из поперечного и продольного силовых наборов, обшивки, фонаря, иллюминаторов и люков. Поперечный силовой набор включает семь шпангоутов, продольный - балки и стрингеры. В каркасе фонаря смонтированы шесть передних иллюминаторов из кварцевого стекла, два люка аварийного покидания (катапультирования), крышки которых имеют проточку для разрушения при срабатывании линейного устройства разделения, и два верхних иллюминатора.

Нижняя секция НЧФ состоит из поперечного и продольного наборов, включающих 15 шпангоутов, балки, стрингеры и обшивки, в которой имеются вырезы под антенны систем навигации и бортового радиотехнического комплекса, закрытые радиопрозрачными вставками.

С левой стороны НЧФ на фрезерованной панели расположен входной люк с крышкой, открываемой наружу, на внутренней стороне которой установлен механизм системы запирания (открытия) крышки с девятью замками, открываемыми при эксплуатационном обслуживании с наружной стороны и при аварийном покидании - с внутренней стороны. Крышка фиксируется в открытом положении при повороте на угол 90°.

Верхняя и нижняя секции стыкуются между собой и с силовым шпангоутом СЧФ после установки МК в НЧФ с использованием стыковочных узлов восьми шпангоутов НЧФ (стык проходит по боковой балке нижней секции и закрывается накладкой), а верхняя секция к силовому шпангоуту СЧФ пристыковывается специальными замками.

Каркас отсека блока двигательных установок конструктивно состоит из шпангоутов, балок, окантовок и обшивочных панелей с местами крепления и отверстиями для выхода сопловых блоков РСУ.



Конструктивно-компоновочная схема НЧФ (для изделий с 2.01)
КСС НЧФ

Носовая стойка шасси конструктивно не относится к НЧФ и крепится к СЧФ (агрегат Ф-2), на представленной конструктивно-компоновочной схеме НЧФ она просто проецируется на нее.



Характеристики Технологические параметры
   Габариты, мм:    Применяемые материалы:
     - длина 8700      - алюминевые сплавы 1201Т1, Д16чТ1
     - ширина 5500      - титановые сплавы ВТ-23
     - высота 5750      - стали ЭИ-696
      Виды соединений:
        - заклепочные
        - болтовые
        - клеевые
