После
установки макетного корабля - изделия 0.01 (1М, МЛ1,
ОК-МЛ1, ОК-М) на территории Музея Байконура
было выполнено детальное обследование его состояния внутри и снаружи.
Вот как выглядел корабль 0.01 изнутри
30 января 2007 г.:
 |
Вид изнутри на стык (горизонтальная линия в
центре) створок
отсека полезного груза с задней стенкой грузового
отсека (вертикальный стык). При фотографировании фотоаппарат направлен
вертикально вверх, направление полета - справа налево.
Примечание: на
0.01 установлены нештатные (металлические) створки
отсека полезного груза:
3264x2448, 2404kB, RGB |
 |

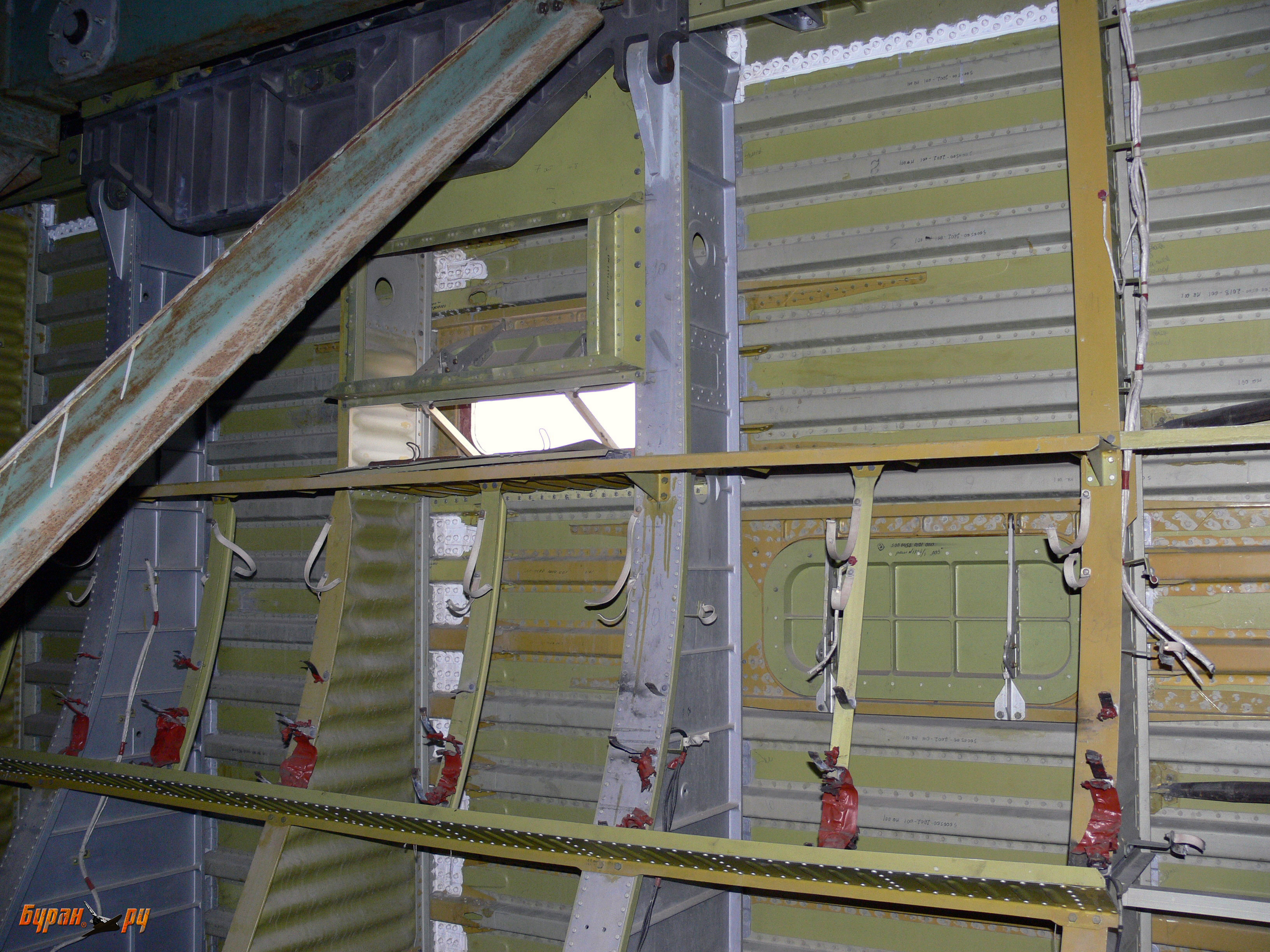

Вид изнутри на правый борт. Видны два
отверстия перепуска воздуха (выравнивая внешнего и внутреннего давления),
причем верхнее отрыто, нижнее (в правой части кадра) закрыто. Также видны
два стальных шпангоута, на которые вверху опирается массивная поперечная
балка, к которой крепятся размещаемые внутри грузового
отсека корабля полезные грузы. Направление полета - справа налево:
3264x2448, 2370kB, RGB |
 |
Вид изнутри на правый борт. На переднем плане
- нижняя часть стальных шпангоутов, видимых на верхнем (предыдущем) снимке.
Направление полета - справа налево:
3264x2448, 2467kB, RGB |
 |
Вид изнутри на левый борт. В нижней части
через технологическое отверстие видно внутреннее пространство правой консоли
крыла. Фотография сделана в районе задней стенки грузового
отсека.
Направление полета - слева направо:
3264x2448, 2404kB, RGB |
 |
Вид изнутри на правый борт в углу с задней
стенкой отсека полезного груза. Видно закрытое
отверстие перепуска воздуха (выравнивая внешнего и внутреннего давления).
Направление полета - слева направо.
2448x3264, 2385kB, RGB |
 |
Вид изнутри на угол между " полом" и левым
бортом. В верхней части через технологическое отверстие видно внутреннее
пространство правой консоли крыла. Направление полета - слева направо:
3264x2448, 2338kB, RGB |
 |
Вид изнутри на левый (?) борт, направление
полета слева-направо (?)
2448x3264, 2212kB, RGB |
 |
Вид по полету изнутри на левый борт. Справа в
кадре - имитатор полезной нагрузки (блок 37КБ).
Направление полета - слева направо:
2448x3264, 2285kB, RGB |
 |
Вид по полету изнутри на правый борт. Слева в
кадре - имитатор полезной нагрузки (блок 37КБ).
Направление полета - справа налево.
2358x4214, 2456kB, RGB; этот снимок
является панорамой, "склееной" из двух фотографий:
верхней
2448x3264, 2103kB, RGB и
нижней
2448x3264, 2302kB,
RGB |
 |
Вид на стык (горизонтальная линия в центре)
створок
отсека полезного груза в районе заднего торца имитатора
полезной нагрузки - блока 37КБ
(его край виден справа). Хорошо видны закрытые замки закрытия створок. При
фотографировании фотоаппарат направлен вертикально вверх, направление полета
- слева направо.
Примечание: на
0.01 установлены нештатные (металлические) створки
отсека полезного груза:
3264x2448, 2263kB, RGB |
 |
Вид на против полета на нижнюю часть сварной
балки, имитирующей один из полезных грузов. Хорошо видно крепление балки к
полу
отсека полезного груза - именно так должны были
крепиться внутри "Бурана" штатные грузы.
3264x2448, 2477kB, RGB |
 |
Вид по полету на переднюю стенку
отсека полезного груза (роль которой выполняет задняя
стенка модуля кабины) с фрагментами белой штатной
экранно-вакуумной теплоизоляции. На переднем плане - сварная Т-образная
балка, закрепленная на передних узлах крепления полезного груза.
Примечание: на
0.01 установлены нештатные (металлические, видимые вверху) створки
отсека полезного груза:
2448x3264, 2736kB, RGB |
 |
Вид по полету на переднюю стенку
отсека полезного груза (роль которой выполняет задняя
стенка модуля кабины) с фрагментами белой штатной
экранно-вакуумной теплоизоляции. На переднем плане - сварная Т-образная
балка, закрепленная на передних узлах крепления полезного груза.
Примечание: на
0.01 установлены нештатные (металлические, видимые вверху) створки
отсека полезного груза:
2448x3264, 2491kB, RGB |
 |
Повреждения в нижней поверхности ("пола")
отсека полезного груза рядом с местом крепления сварной
балки позволяют увидеть нижний силовой узел на шпангоуте, воспринимающий
нагрузку от закрепленного полезного груза. Вид по полету (задняя стенка
модуля кабины начинается немного выше верхнего обреза кадра).
2448x3264, 2491kB, RGB |
 |
Вид изнутри на левый борт, направление полета
- слева направо.
Примечание: на
0.01 установлены нештатные (металлические, видимые вверху) створки
отсека полезного груза:
3264x2448, 2667kB, RGB |
 |
Вид против полета на имитатор полезной
нагрузки (блок 37КБ). Хорошо видны все три
узла крепления полезной нагрузки - два боковых и один нижний.
Примечание: на
0.01 установлены нештатные (металлические, видимые вверху) створки
отсека полезного груза:
2448x3264, 2300kB, RGB |
 |

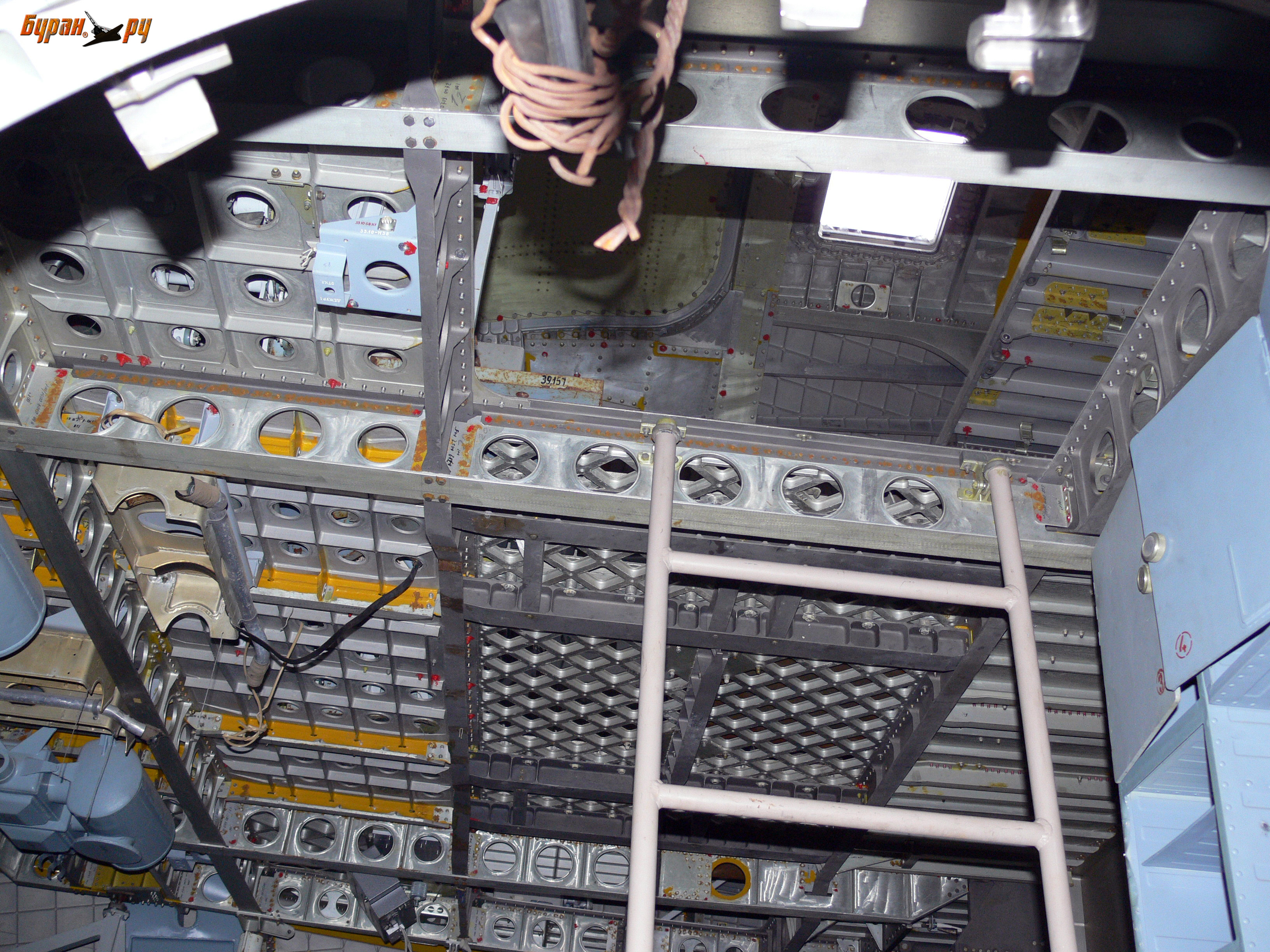

Вид по полету на верхнюю часть задней стенки модуля
кабины в носовой части фюзеляжа корабля: Сквозь
разбитые насквозь иллюминаторы видно белое небо; на передней стенке видны
остатки фрагментами белой штатной экранно-вакуумной теплоизоляции. обращает
на себя внимание стык стык створок грузового отсека
(между собой и с шпангоутом, "подпирающим" заднюю стенку
модуля кабины; видны закрытые замки).
Примечание: на
0.01 установлены нештатные (металлические, видны сверху) створки
отсека полезного груза:
3264x2448, 2621kB, RGB |
 |
Вид на угол, образуемый левым бортом и задней
стенкой модуля кабины в носовой
части фюзеляжа. Видна белая штатная экранно-вакуумная теплоизоляция.
Обращает на себя внимание левый боковой узел крепления полезной нагрузки (на
левой кромке снимка), состоящий из верхнего хомута и нижнего основания,
закрепленного на металлической мостовой балке (серого цвета), опирающейся на
горизонтальный лонжерон. Также видна левая тяга крепления
модуля кабины:
2448x3264, 2746kB, RGB |
 |

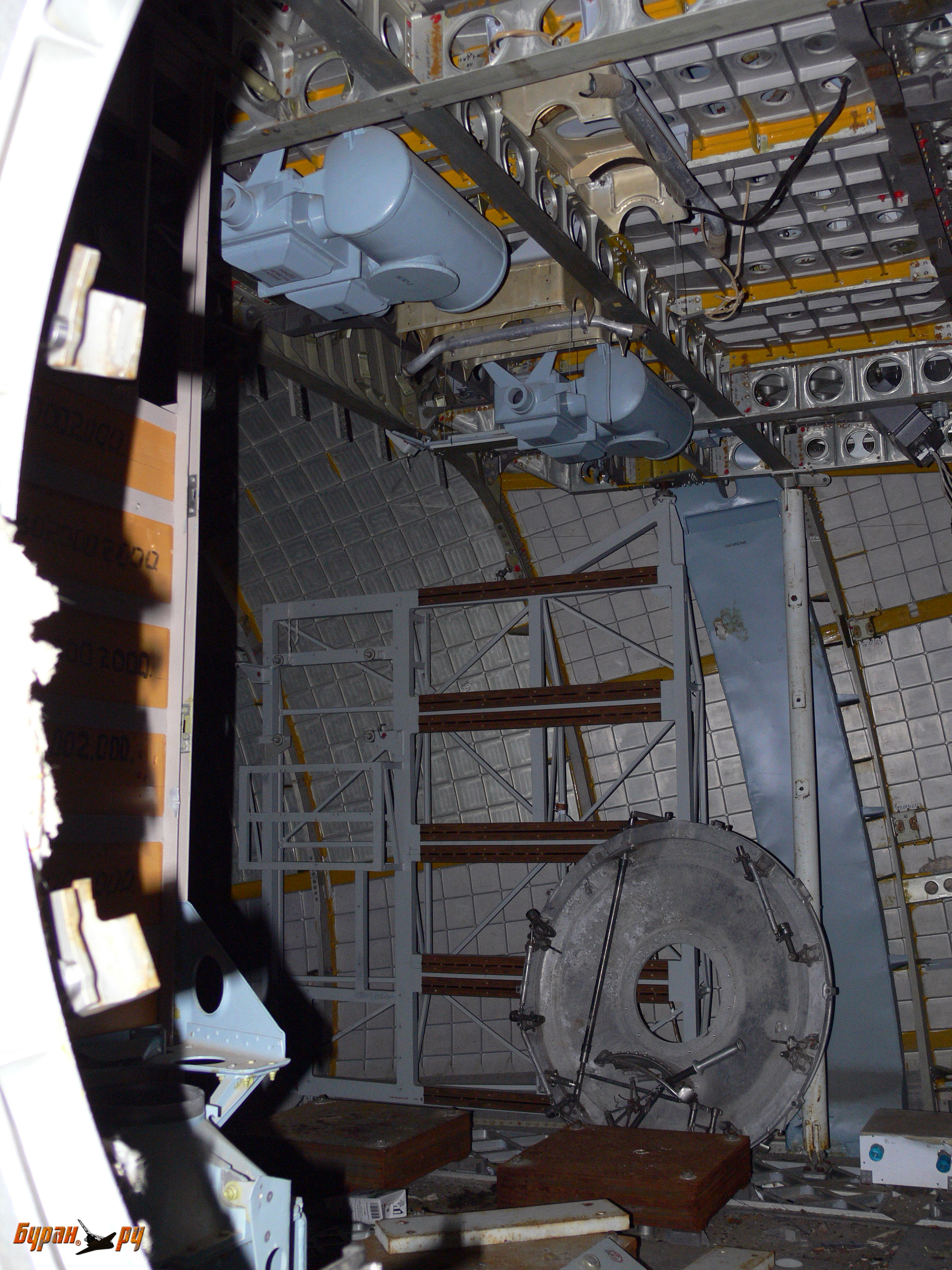

Вид на угол, образуемый правым бортом и
задней стенкой модуля кабины в
носовой части фюзеляжа. Видна белая штатная экранно-вакуумная
теплоизоляция. Обращает на себя внимание правый боковой узел крепления
полезной нагрузки (у правого края снимка), состоящий из верхнего хомута и
нижнего основания, закрепленного на металлической мостовой балке (серого
цвета), опирающейся на горизонтальный лонжерон. Также видна правая тяга
крепления модуля кабины:
2448x3264, 2627kB, RGB |
 |

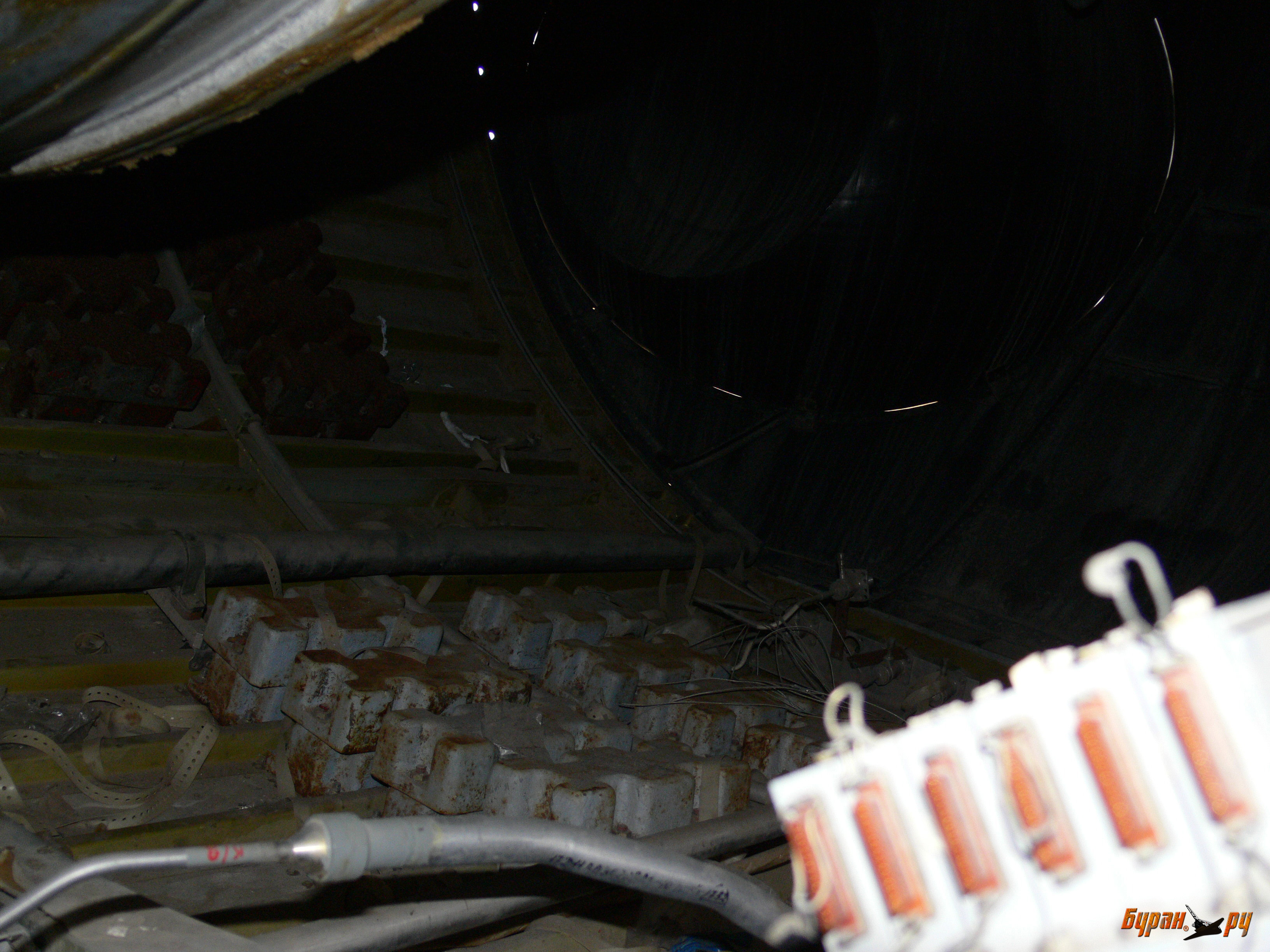

Интерьер хвостовой части фюзеляжа:
2448x3264, 2502kB, RGB |
 |
Интерьер хвостовой части фюзеляжа: вид против
полета на заднюю стенку в районе нижнего левого угла:
2448x3264, 2162kB, RGB |
 |
Интерьер хвостовой части фюзеляжа: вид
изнутри на задний "торец" - как раз в месте съемки на штатном изделии стоят
двигатели орбитального маневрирования. В верхнем
левой углу - белый имитатор бака жидкого кислорода, правее - стальной бак
углеводородного горючего:
3264x2448, 2248kB, RGB |
С ленты
новостей:
...Решение об использовании макета
"Бурана" как музейного экспоната было принято после того, как
специалистам Федерального космического центра "Байконур" удалось
разработать эффективную схему транспортировки корабля к музею космодрома
без расходования значительных материальных средств. Во второй половине
января под руководством первого заместителя директора ФКЦ "Байконур"
Томчука В.Р. "Буран" был перевезен к музею и установлен на открытой
экспозиционной площадке у музея. Сейчас специалистами хозяйственного
управления ФКЦ "Байконур" разрабатывается проект по восстановлению
внешнего облика макета корабля, воссозданию кабины космонавтов и
развертыванию экспозиционного зала в грузовом отсеке корабля.
 |
Copyright© Александр Кондрашенков,
2011

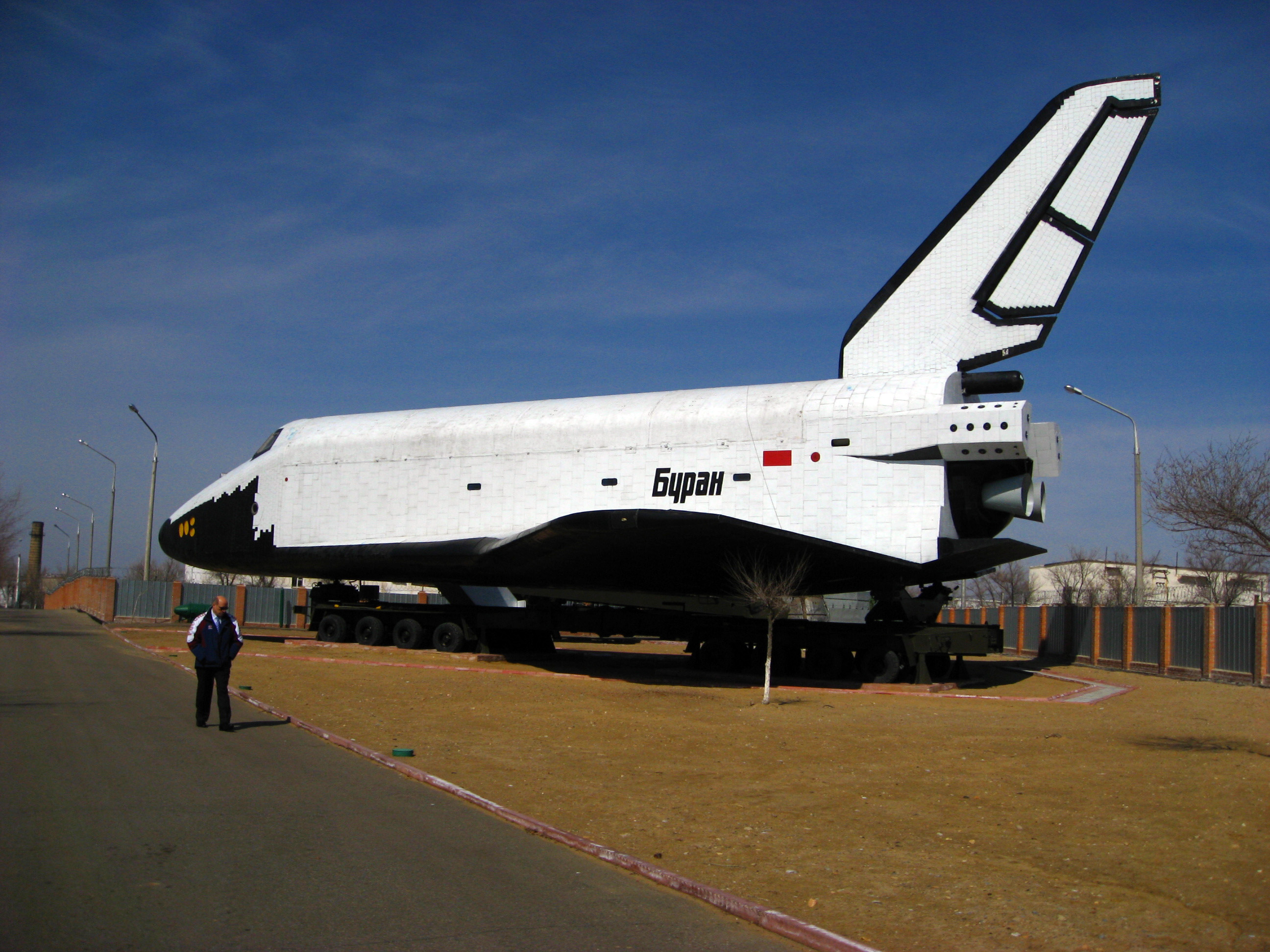

Отреставрированный (к апрелю 2007 г.) макет
ОК-М (изделия 0.01)
на территории Музея Байконура:
2592x1944,
925kB, RGB |
 |
Copyright© Александр Кондрашенков,
2011
Отреставрированный (к апрелю 2007 г.) макет
ОК-М (изделия 0.01)
на территории Музея Байконура:
2592x1944,
1228kB, RGB |
