Конструктивно-компоновочные схемы левого крыла орбитальной ступени "Columbia" американского МТКК "Space Shuttle"

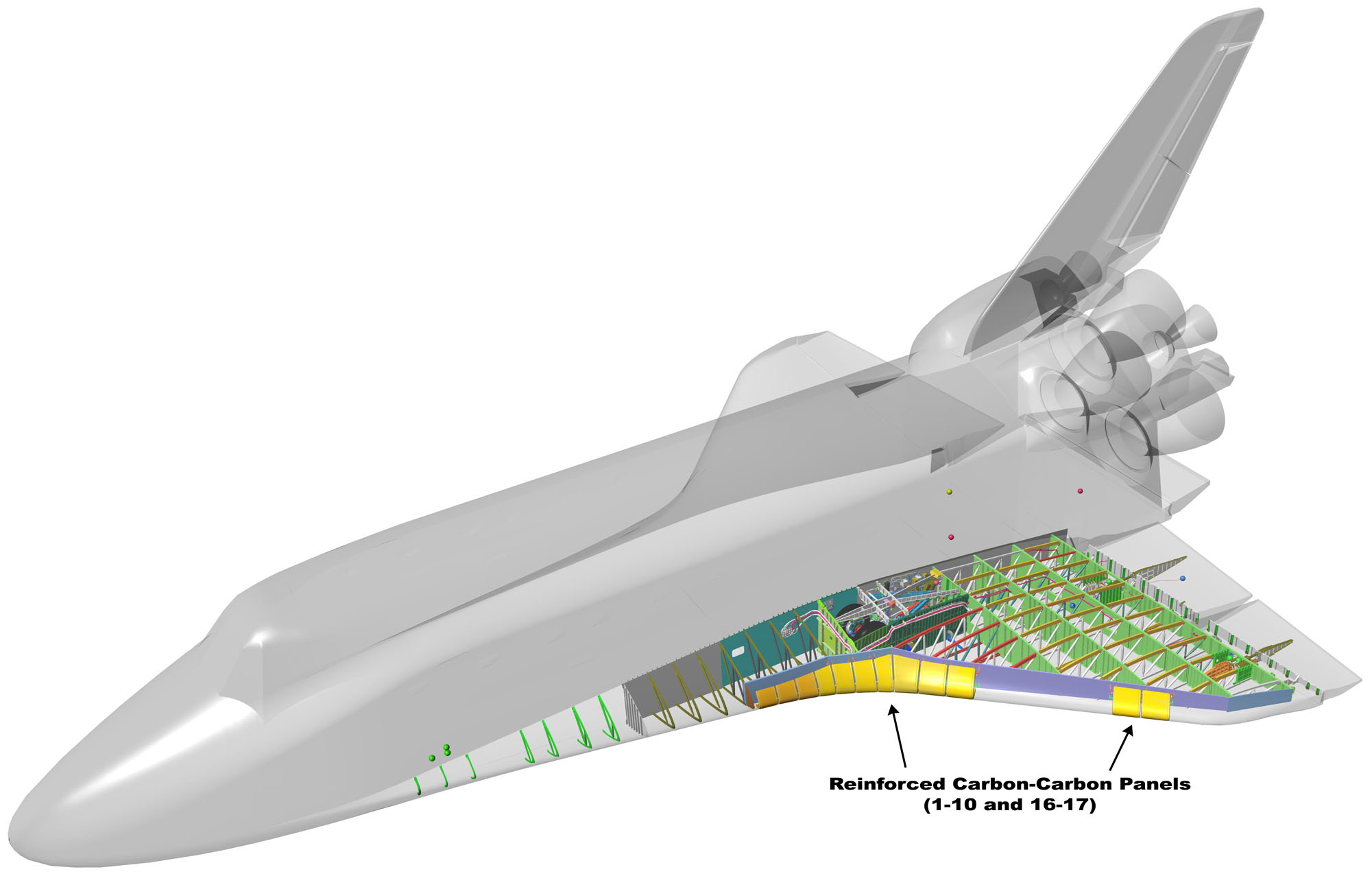

        Американское агентство по аэронавтике и исследованию космического пространства (NASA) опубликовало 3D-графические изображения конструктивно-компоновочной схемы левого крыла шаттла "Колумбия", показывающие в различных проекциях место крепления углеродно-углеродных секций на лобовой кромке крыла (NN 1-10 и 16-17). По данным проводимого расследования, именно в этих местах было нарушено теплозащитное покрытие, что в конце концов привело к гибели корабля (что потверждает нашу первоначальную версию):

Переход к увеличенному рисунку

     На всех представленных иллюстрациях сферами представлены различные температурные (телеметрические) датчики,  сгруппированные (отнесенные) к различным системам согласно принятым условным цветам

Переход к увеличенному рисунку

Вид сверху против полета:

Переход к увеличенному рисунку
Вид снизу/в плане против полета:

Переход к увеличенному рисунку

Вид сверху/в плане по полету:

Переход к увеличенному рисунку
