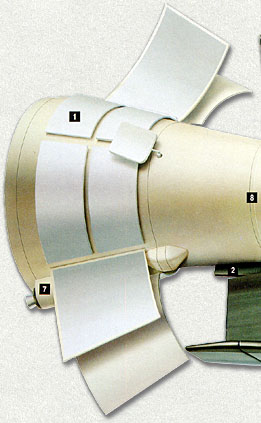

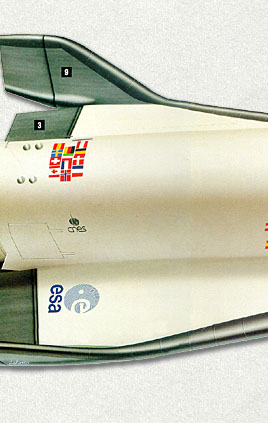

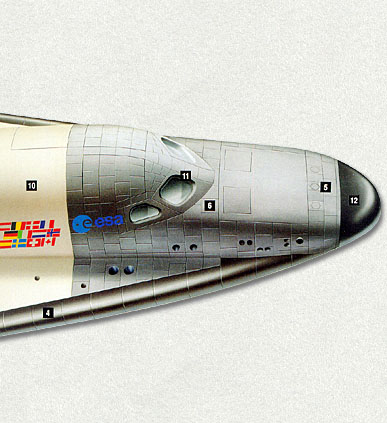

Ресурсный модуль Хвостовая часть ВКС Носовая часть ВКС с кабиной экипажа

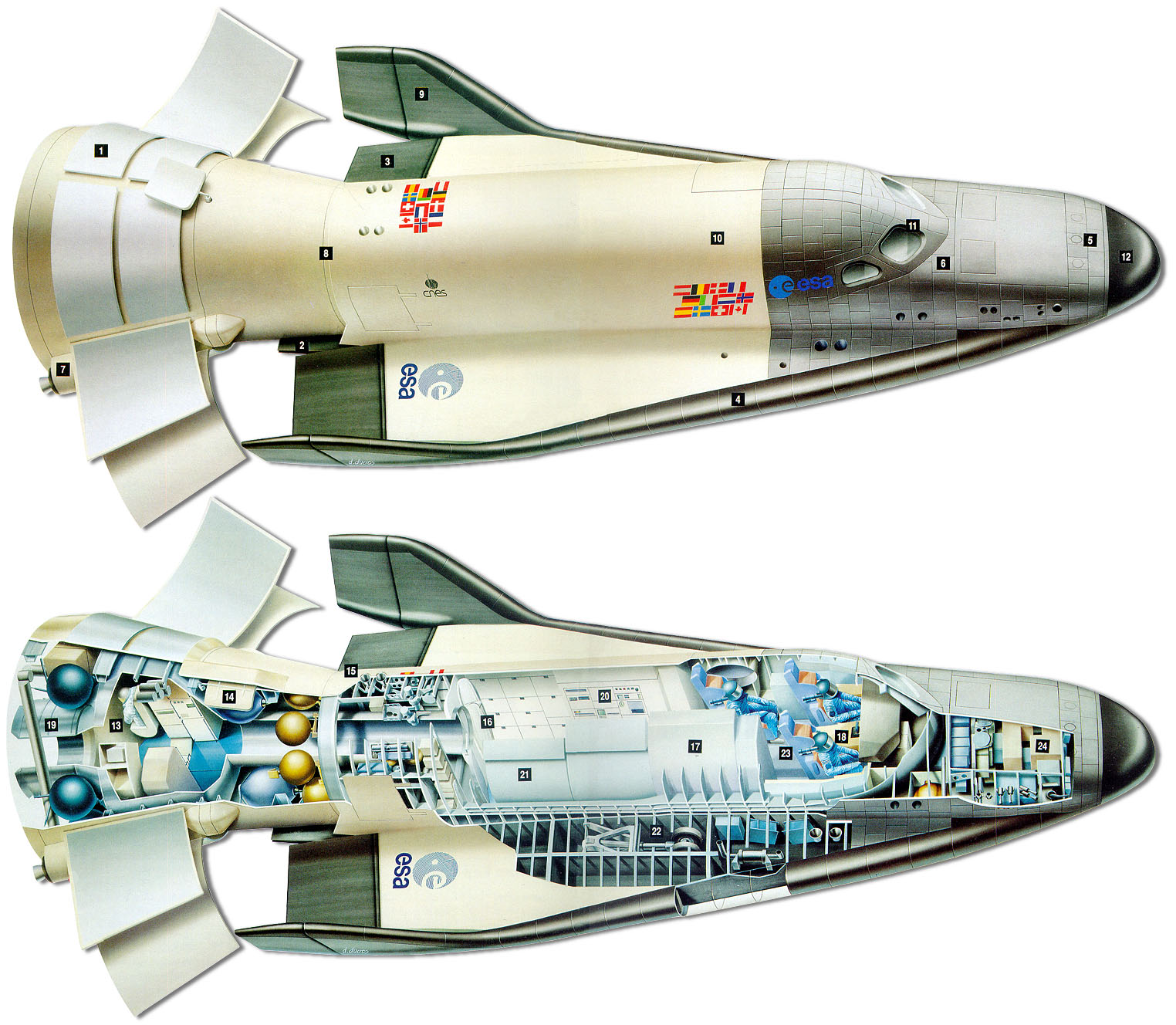

Схема конструкции двухслойная: наведите курсор и дождитесь подкачки нижнего слоя

Увеличить до 1524х1328, 338К

В носовом блоке ВКС расположены топливные электрогенераторы (основной источник электрической энергии "Гермеса"), навигационное оборудование и двигатели управления. Герметизированное пространство включает кабину с катапультирующимися креслами, бытовой отсек, грузовой отсек и переходную галерею. Негерметизированная задняя часть ВКС предусмотрена для складирования ресурсов и оборудования для управления спуском. Ресурсный модуль с его негерметизированными носовым и хвостовым отсеками предназначен для хранения топливных баков для двигательной установки, запасов воздуха и электричества, в то время как герметизированный отсек используется для больших полезных грузов, скафандров и различных приспособлений.
